语音芯片SC020B驱动蜂鸣片放大电路

详细描述

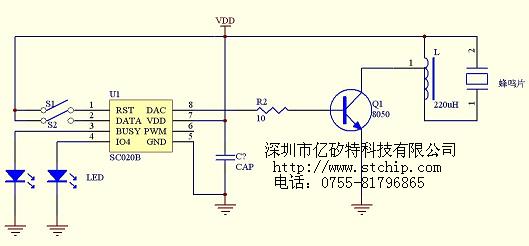

语音芯片加三极管做开关管接,三端电感,语音芯片SC020B输出PWM的音频波形控制开关管,当开关管导通时1处为0V,开关管断开时,由于电感有续流作用在蜂鸣片的1处生产一个很高的电压驱动蜂鸣片发声.起到对SC020B输出的声音进行放大:



语音芯片驱动蜂鸣片放大电路
